Schwerlastanker verzinkt HAUSA M12 x 95mm Schwerlastdübel 5stk

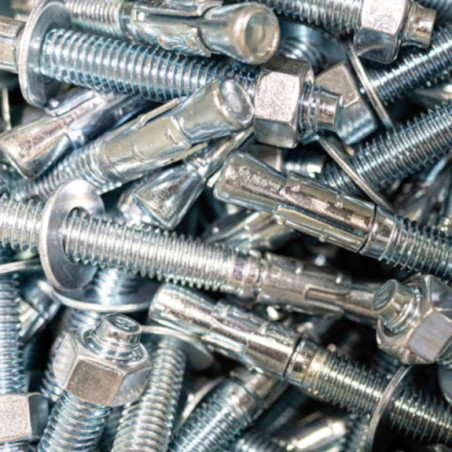

Schwerlastanker verzinkt HAUSA M12 x 95 mm - Bolzenanker mit Mutter und Unterlegscheibe, Kleinpackung 5 Stück

Eine Fußplatte mit vier Löchern, dazu ein Anker als Reserve: Genau dafür ist die Kleinpackung mit 5 Stück Schwerlastanker verzinkt HAUSA M12 x 95 mm gedacht. Der verzinkte Stahlanker mit Gewinde M12 und 95 mm Länge hält Anbauteile bis 15 mm Stärke an ungerissenem Beton und massivem Stein. Bohren Sie 12 mm im Durchmesser und mindestens 75 mm tief, und ziehen Sie die Mutter mit 70 Nm an. Das Datenblatt gibt für einen einzelnen Anker in Beton C20/25 eine empfohlene Last von 5,8 kN Zug (ca. 580 kg) und 6,0 kN Querzug (ca. 600 kg) an. SKU TTS12x95.5, EAN 4260701483465 - 5 Anker, Mutter und Scheibe jeweils vormontiert.

Das Prinzip: Konus, Clip und Drehmoment

Im Inneren des Bohrlochs arbeitet der M12 x 95 mm mit einem einfachen Prinzip. Am unteren Ende des Gewindebolzens sitzt ein Konus, darüber ein Spreizclip aus Stahl. Sobald die Mutter angezogen wird, zieht sie den Bolzen ein Stück nach oben. Der Konus wandert in den Clip, drückt ihn auseinander und presst ihn gegen die Bohrlochwand. Erst dieses Verspreizen erzeugt den Halt - deshalb ist das Anzugsmoment von 70 Nm keine Empfehlung, sondern Teil der Funktion.

Damit das klappt, muss der Anker tief genug sitzen: Die Setztiefe beträgt 65 mm, die wirksame Verankerungstiefe 53 mm. Das Bohrloch wird mit 75 mm etwas tiefer gebohrt, damit Restbohrmehl unter der Spitze Platz hat. Der Clip benötigt außerdem ausreichend Beton um sich herum. Für die vollen Lastwerte sind 120 mm Abstand zum nächsten Anker, 160 mm zum Rand und eine Bauteildicke von mindestens 140 mm vorgesehen.

Für Reparaturen ist das praktisch: Ein ausgerissener Pfostenträger oder ein lockerer Wandwinkel lässt sich mit neuen Löchern daneben wieder fest verankern. Wichtig ist, nicht in alte, ausgebrochene Bohrlöcher zu setzen, sondern frisch in festen Beton zu bohren.

Für welche Aufgaben die 5 Anker passen

Die Kleinpackung eignet sich für einzelne Befestigungen und Reparaturen im Haus und am Grundstück:

• Eine Fußplatte für Pfosten, Stütze oder Briefkastensäule.
• Ersatz für einen gelockerten oder ausgerissenen Anker an Geländer oder Treppe.
• Ein bis zwei Wandkonsolen, etwa für eine schwere Werkbank oder ein Regal.
• Ein Stahlwinkel als Auflager in Garage oder Keller.
• Ein Torpfosten oder Schildhalter auf Betonsockel.

Richtiger Untergrund: ungerissener Beton und massiver Stein wie Naturstein oder dichte Vollsteine. Nicht geeignet sind Lochziegel, Hohlblocksteine, Porenbeton, Gipskarton und gerissener Beton; dafür gibt es andere Dübelarten. Außenbereich: Der Zinküberzug schützt in trockenen Innenräumen. Für Befestigungen im Freien oder an dauerhaft feuchten Stellen ist ein Anker aus Edelstahl A2/A4 empfehlenswert.

Daten und Material

Belastbarkeit eines M12-Ankers in Beton C20/25

Datenblattwerte für einen Einzelanker, ohne Einfluss durch Rand oder benachbarte Anker. Teilsicherheitsbeiwerte sind in den Bemessungswerten eingerechnet, in den empfohlenen Werten kommt der Faktor 1,4 hinzu. Merkhilfe: 1 kN ≈ 100 kg.

Warum gerade 5 Anker?

Die meisten Fußplatten haben vier Löcher. Mit 5 Schwerlastankern M12 x 95 mm ist eine solche Platte komplett befestigt, und ein Anker bleibt übrig - für den Fall, dass ein Bohrloch auf Bewehrung stößt und versetzt werden muss. Alternativ reicht die Packung für 2 Geländerpfosten mit je 2 Ankern.

Für Heimwerker und Reparaturen ist das die wirtschaftliche Menge: kein angebrochenes Großgebinde, das im Keller liegen bleibt. Wer mehrere Pfosten oder Konsolen setzt, findet denselben Anker auch in größeren Packungen.

Ihre Fragen zum Schwerlastanker M12 x 95 mm

Welches Loch muss ich für den M12 bohren?
12 mm Durchmesser bei mindestens 75 mm Tiefe. Das Loch im Anbauteil kann ebenfalls 12 mm haben.

Was hält ein Schwerlastanker M12 x 95 mm?
Empfohlen sind pro Anker in Beton C20/25 5,8 kN auf Zug und 6,0 kN quer, rund 580 kg bzw. 600 kg. Bemessungswerte: 8,1 kN und 8,4 kN.

Kann ich den Anker in ein altes Bohrloch setzen?
Besser nicht. Ausgebrochene oder zu große Löcher bieten dem Spreizclip keinen festen Halt. Setzen Sie den Anker in ein frisch gebohrtes 12-mm-Loch in festem Beton und halten Sie 120 mm Abstand zu anderen Ankern ein.

Hält die Verzinkung im Freien?
Die Zinkschicht ab 5 µm ist für trockene Bereiche gedacht. Draußen oder bei ständiger Feuchte ist Edelstahl A2/A4 besser.

Ist der Anker ETA-zertifiziert?
Das technische Datenblatt enthält keine Europäische Technische Bewertung (ETA). Die Kennwerte stammen aus Laborprüfungen nach internationalen Richtlinien. Bei Befestigungen mit statischem Nachweis sind zugelassene Anker zu verwenden.

So lagern Sie die Anker richtig

Nicht benötigte Anker in der Originalverpackung trocken aufbewahren, zum Beispiel in der Werkzeugkiste. Feuchtigkeit greift die Zinkschicht an. Bevor ein gelagerter Anker gesetzt wird, Gewinde und Clip kurz prüfen; Stücke mit Beschädigungen aussortieren.
