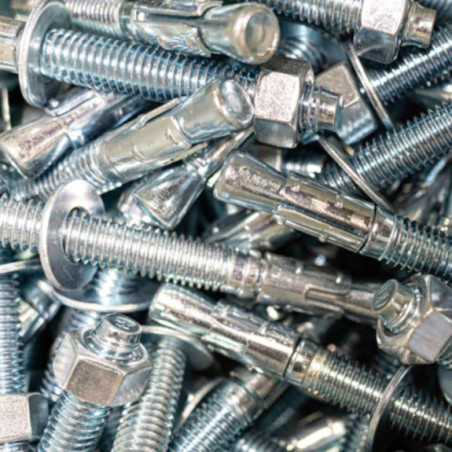

Schwerlastanker verzinkt HAUSA M12 x 95mm Schwerlastdübel 50stk

Schwerlastanker verzinkt HAUSA M12 x 95 mm im 50er-Gebinde - Bolzenanker mit Mutter und Unterlegscheibe, 50 Stück

Das 50er-Gebinde Schwerlastanker verzinkt HAUSA M12 x 95 mm ist für Baustellen mit vielen gleichartigen Ankerpunkten gedacht. Jeder der 50 verzinkten Bolzenanker hat ein Gewinde M12, eine Länge von 95 mm und klemmt Anbauteile mit höchstens 15 mm Dicke. Zum Setzen wird 12 mm gebohrt, mindestens 75 mm tief, und die Mutter mit 70 Nm angezogen. Für einen Einzelanker in Beton C20/25 empfiehlt das Datenblatt 5,8 kN Zuglast (ca. 580 kg) und 6,0 kN Querlast (ca. 600 kg). Gebinde mit SKU TTS12x95.50 und EAN 4260701483496, Mutter und Scheibe auf jedem Anker vormontiert.

Häufige Montagefehler und wie man sie vermeidet

Die meisten Probleme mit Bolzenankern entstehen nicht am Anker, sondern beim Setzen. Fehler Nummer eins ist ein ungereinigtes Bohrloch: Bleibt Bohrmehl im Loch, erreicht der Anker die Setztiefe von 65 mm nicht, und der Spreizclip arbeitet im Staub statt am Beton. Deshalb jedes Loch ausbürsten und ausblasen. Fehler Nummer zwei ist eine zu flache Bohrung - beim M12 x 95 mm müssen es mindestens 75 mm sein, damit unter der Ankerspitze Platz bleibt und 53 mm wirksame Verankerungstiefe erreicht werden.

Dritter Punkt ist das Anzugsmoment. Wird die Mutter nach Gefühl mit dem Schlagschrauber angezogen, ist der Clip entweder zu wenig verspreizt oder der Bolzen überlastet. Die Vorgabe lautet 70 Nm mit Drehmomentschlüssel und Schlüsselweite 19 mm. Viertens: zu kleine Abstände. Für die vollen Lastwerte braucht jeder Anker 120 mm Abstand zum Nachbaranker und 160 mm zum Rand. Auf Treppenpodesten und schmalen Brüstungen wird das gern übersehen.

Fünfter Fehler ist ein zu dünner Untergrund. Unter 140 mm Bauteildicke droht beim Verspreizen eine Abplatzung auf der Rückseite. Und schließlich die Klemmdicke: Mehr als 15 mm Anbauteil passen nicht unter die Mutter, ohne dass die Setztiefe verloren geht. Das Gewinde ist 55 mm lang.

Anwendungen im Bauablauf

Auf Baustellen wird der M12 x 95 mm vor allem für folgende Befestigungen verwendet:

• Geländer und Brüstungspfosten an Treppen, Podesten und Balkonplatten.
• Fußplatten von Stahlstützen, Vordächern und Überdachungen.
• Wandkonsolen und Stahlwinkel für Haustechnik, Rohre und Trassen.
• Schutzgitter und Abtrennungen in Technik- und Lagerräumen.
• Maschinenfüße und Regalanlagen in Gewerbehallen.

Verankerungsgrund: ungerissener Beton oder massiver Stein (Naturstein, dichte Vollsteine). Nicht verwenden in Lochziegeln, Hohlblocksteinen, Porenbeton, Gipskarton oder gerissenem Beton. Zum Korrosionsschutz: Die Verzinkung genügt in trockenen Innenräumen. Für Bauteile im Freien oder bei ständiger Nässe sollten Anker aus Edelstahl A2/A4 eingesetzt werden.

Technische Angaben zum M12 x 95 mm

Zug- und Querlasten M12 (Einzelanker in C20/25)

Werte laut technischem Datenblatt, bezogen auf einen einzelnen Anker ohne Rand- oder Achsabstandseinfluss. Teilsicherheitsbeiwerte sind in den Bemessungswerten enthalten; die empfohlenen Werte beinhalten darüber hinaus den Faktor 1,4. Als Näherung gilt 1 kN ≈ 100 kg.

Rechenbeispiel für 50 Anker

50 Anker M12 x 95 mm genügen für 12 Fußplatten mit je 4 Ankern, 2 Stück bleiben als Reserve. Oder für ein Treppengeländer mit 25 Pfosten zu je 2 Ankern. Auch gemischte Einsätze sind üblich, etwa 8 Stützenfüße mit 32 Ankern und 9 Geländerpfosten mit 18 Ankern.

Auf der Baustelle zählt Planbarkeit: Mit einem Gebinde dieser Größe ist ein Bauabschnitt abgedeckt, ohne dass zwischendurch Material fehlt. Bei der Mengenermittlung empfiehlt es sich, Bewehrungstreffer einzurechnen, denn eine Bohrung, die auf Stahl trifft, muss versetzt werden.

Häufig gestellte Fragen

Wie tief müssen Schwerlastanker befestigt werden?
Beim M12 x 95 mm liegt die Setztiefe bei 65 mm, die effektive Verankerungstiefe bei 53 mm. Gebohrt wird mindestens 75 mm tief in Beton mit wenigstens 140 mm Dicke.

Was hält ein Schwerlastanker M12?
In Beton C20/25 empfiehlt das Datenblatt für einen einzelnen Anker 5,8 kN Zug und 6,0 kN quer, umgerechnet rund 580 kg und 600 kg. Die charakteristischen Werte betragen 24,3 kN und 25,2 kN.

Mit welchem Drehmoment wird der Anker angezogen?
Mit 70 Nm, Schlüsselweite 19 mm. Am besten mit einem Drehmomentschlüssel, nicht nach Gefühl.

Hat der Schwerlastanker eine ETA?
Im technischen Datenblatt ist keine Europäische Technische Bewertung (ETA) aufgeführt. Die Kennwerte stammen aus Laborprüfungen nach internationalen Richtlinien. Für Befestigungen, die statisch nachgewiesen werden müssen, sind zugelassene Anker zu verwenden.

Ist der verzinkte Anker für den Außenbereich geeignet?
Die Zinkschicht von mindestens 5 µm schützt in trockener Umgebung. Im Freien oder bei dauerhafter Feuchtigkeit ist Edelstahl A2/A4 die bessere Wahl.

Lagern auf Baustelle und im Lager

Gebinde im Baucontainer oder Lager trocken aufbewahren, nicht offen im Regen oder auf nassem Boden. Nach der Entnahme die Packung schließen, damit kein Staub an Gewinde und Clip gelangt. Anker mit beschädigtem Gewinde, verbogenem Bolzen oder verformtem Clip nicht setzen.
