Schwerlastanker verzinkt HAUSA M16 x 220mm Schwerlastdübel 100stk

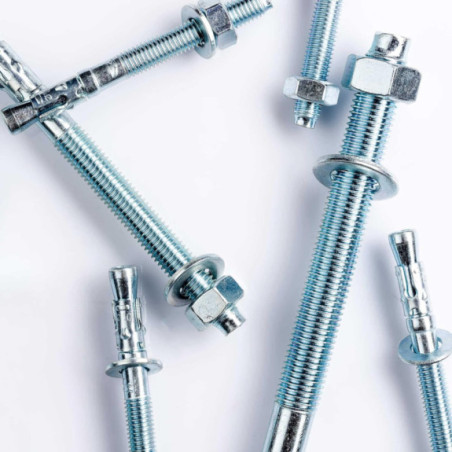

Schwerlastanker verzinkt HAUSA M16 x 220 mm - Bolzenanker für Stahlbau mit Mutter und Scheibe, Gebinde 100 Stück

Für Montagebetriebe, Schlossereien und Stahlbauer ist der Schwerlastanker verzinkt HAUSA M16 x 220 mm im Großgebinde gedacht: 100 Bolzenanker aus verzinktem Stahl mit Gewinde M16 und 220 mm Gesamtlänge, die Anbauteile bis 115 mm Dicke an ungerissenen Beton oder massiven Stein klemmen. Jedes Loch entsteht mit einem 16-mm-Bohrer und ist mindestens 95 mm tief, das Anzugsmoment beträgt 140 Nm. Als Empfehlungswert je Anker in Beton C20/25 nennt das Datenblatt 8,2 kN in Zugrichtung (rund 820 kg) und 9,9 kN in Querrichtung (rund 990 kg). Artikel: SKU TTS16x220.100, EAN 4260701483908.

Warum gerade 220 mm Länge?

Bei der Wahl der Ankerlänge zählt nicht die Tiefe im Beton allein, sondern die Summe aus Setztiefe und Klemmdicke. Der M16 x 220 mm sitzt 85 mm tief im Untergrund, die wirksame Verankerungstiefe liegt bei 68 mm. Darüber bleiben bis zu 115 mm für das Anbauteil. Das ist der Unterschied zu kürzeren M16-Ankern: Eine Stützenfußplatte, ein unterlegtes Ausgleichsblech und ein Distanzstück passen gemeinsam unter Scheibe und Mutter. Mit 120 mm Gewindelänge reicht das Gewinde weit genug herunter, damit die Mutter auch bei geringer Klemmdicke noch vollständig fasst.

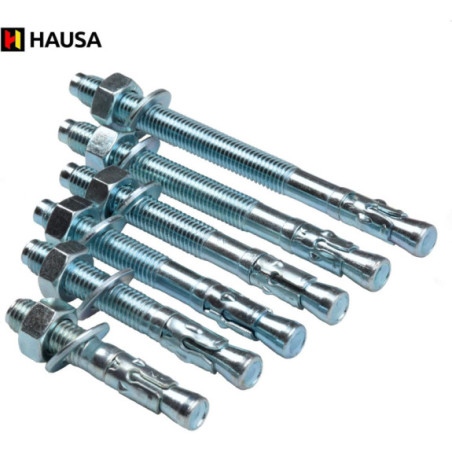

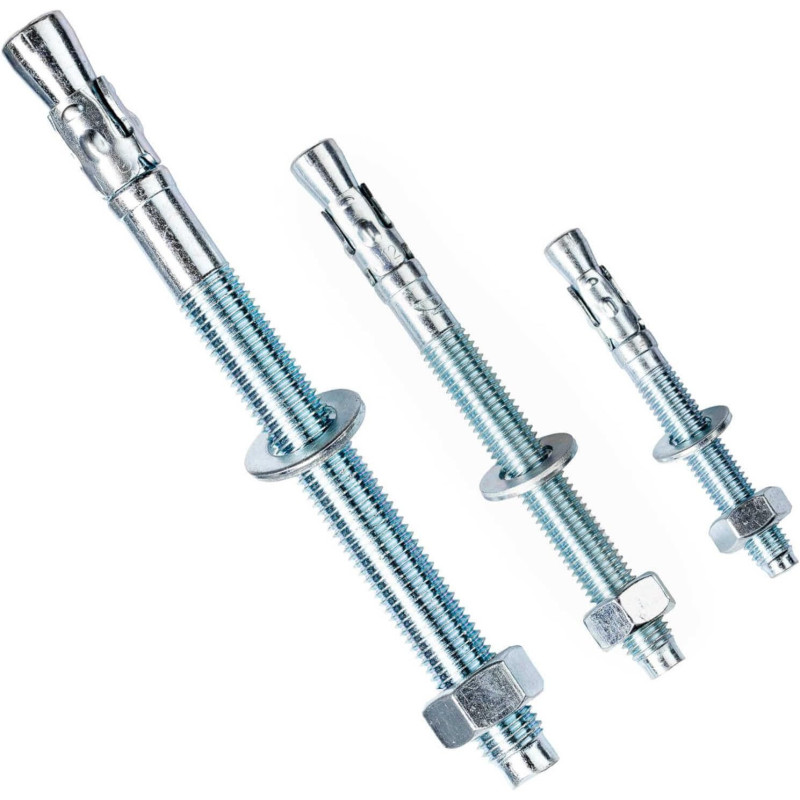

Die Lastübertragung funktioniert rein mechanisch. Der Bolzen aus Stahl der Festigkeitsklasse 4.6 endet in einem Konus, um den ein Spreizclip aus Stahl liegt. Wird die Mutter mit 140 Nm angezogen, zieht sie den Konus nach oben in den Clip, der sich gegen die Bohrlochwand drückt. Damit die Datenblattwerte gelten, braucht jeder Anker sein Umfeld: 150 mm zum nächsten Anker, 200 mm zur Kante und eine Betondicke von mindestens 200 mm. Liegen Anker dichter oder näher am Rand, reduziert sich die aufnehmbare Last.

Typische Projekte im Stahl- und Anlagenbau

Das Großgebinde M16 x 220 mm ist auf wiederkehrende Montagen mit hohen Lasten ausgelegt, etwa:

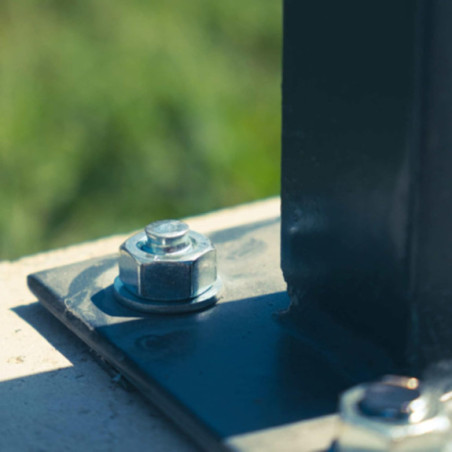

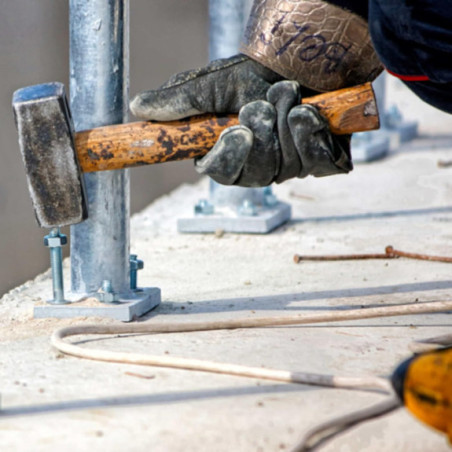

• Stützenfüße und Fußplatten von Stahlhallen, Vordächern und Bühnen auf Betonsohlen.
• Schwerlastregale und Palettenregale im Lager, deren Ständer auf den Hallenboden geankert werden.
• Maschinen und Anlagenrahmen, auch mit Unterlage oder Nivellierung unter dem Fuß.
• Stahltreppen und Podeste, angeschlossen an Betondecke oder Betonwand.
• Geländerkonstruktionen, Anprallschutz und Rammschutzbügel in Hallen.

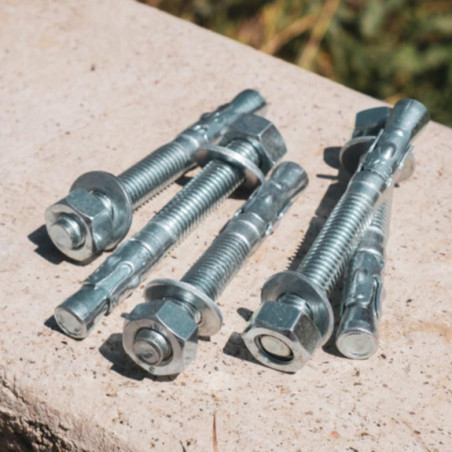

Untergrund: Gesetzt wird in ungerissenen Beton oder massiven Stein mit dichtem Gefüge. Ausgeschlossen sind Lochziegel, Hohlblocksteine, Porenbeton, Gipskarton und gerissener Beton; für diese Baustoffe gibt es eigene Dübelsysteme. Die Verzinkung schützt in trockenen Innenräumen. Für Freiflächen oder Bereiche mit ständiger Feuchte ist ein Anker aus Edelstahl A2/A4 besser geeignet.

Kenndaten M16 x 220 mm

Belastbarkeit je Anker M16 in Beton C20/25

Grundlage sind die Datenblattwerte für einen einzeln gesetzten Anker, ohne Einfluss von Rand oder Nachbaranker. In den Bemessungswerten sind Teilsicherheitsbeiwerte enthalten, in den Empfehlungswerten zusätzlich der Faktor 1,4. Umrechnung zur Orientierung: 1 kN ≈ 100 kg.

Rechnung für den Betrieb: 100 Anker im Einsatz

Ein Stützenfuß wird häufig mit 4 Ankern befestigt. Mit 100 Stück lassen sich so 25 Stützenfüße setzen, zum Beispiel für eine kleine Stahlhalle, ein Vordach mit mehreren Achsen oder eine Regalanlage mit vielen Ständern. Für eine Schlosserei bedeutet das Gebinde einen Vorrat, der über mehrere Aufträge reicht, ohne für jede Baustelle einzeln nachzubestellen.

Für die Planung des Rasters gilt: Je Fußplatte brauchen die Anker untereinander 150 mm Achsabstand und 200 mm zur Betonkante, damit die volle Tragfähigkeit erreicht wird. Rechnen Sie bei 4 Ankern je Platte mit 4 x 95 mm Bohrtiefe, also 380 mm Bohrleistung pro Stützenfuß.

Fragen und Antworten zum M16 x 220 mm

Wie viel kg hält ein Schwerlastanker M16?
Für einen einzelnen Anker in Beton C20/25 empfiehlt das Datenblatt 8,2 kN Zug und 9,9 kN Querlast, also etwa 820 kg bzw. 990 kg. Der Bemessungswert liegt bei 11,5 kN und 13,9 kN, der charakteristische Wert bei 34,5 kN und 41,7 kN.

Wie groß muss ich das Bohrloch bohren?
Der Bohrer hat 16 mm Durchmesser, die Bohrtiefe beträgt mindestens 95 mm. Bohrloch und Anker haben denselben Durchmesser, daher kann durch das Anbauteil hindurch gebohrt werden.

Wofür steht die Länge 220 mm?
Sie ist die Gesamtlänge des Bolzens. Davon stecken 85 mm im Beton, bis zu 115 mm stehen für die Klemmdicke des Anbauteils zur Verfügung.

Gibt es eine ETA für diesen Anker?
Das technische Datenblatt nennt keine Europäische Technische Bewertung (ETA). Die Werte beruhen auf Laborprüfungen nach internationalen Richtlinien. Wo ein statischer Nachweis gefordert ist, sind zugelassene Anker einzusetzen.

Ist der verzinkte Anker für draußen geeignet?
Die Zinkschicht von mindestens 5 µm ist für trockene Bereiche gedacht. Im Freien oder bei dauerhafter Feuchtigkeit ist ein Anker aus Edelstahl A2/A4 die bessere Lösung.

Lagerung im Werkstattlager

Das Gebinde trocken und in der Originalverpackung aufbewahren, damit die Zinkschicht nicht durch Feuchtigkeit oder Kondenswasser angegriffen wird. Angebrochene Packungen wieder verschließen. Anker, deren Gewinde oder Spreizclip beschädigt ist, aussortieren und nicht mehr setzen.
